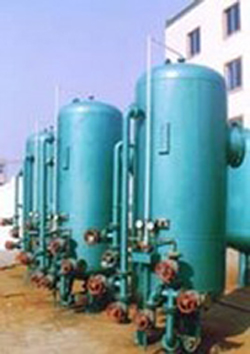

技术性能:
性能项目 |
具体指标 |
性能项目 |
具体指标 |
单台处理能力 |
15-210m3/h |
悬浮物去除率 |
85-96% |
过滤速度 |
30m/h |
反洗强度 |
0.5m3/min.m2 |
设计压力 |
0.6MPa |
反洗历时 |
20-30min |
阻力系数 |
串联≤0.3MPa |
周期反洗水量比 |
1-3% |
并联≤0.15MPa | |||
工作周期 |
8-48h |
截泥污量 |
6-20kg/m2 |
粗滤(单台并联) |
进水SS≤100mg/l,出水SS≤10mg/l,10微米粒径去除率≥95% | ||
精滤(单台并联) |
进水SS≤20mg/l,出水SS≤2mg/l,5微米粒径去除率≥96% | ||
二级串联 |
进水SS≤100mg/l,出水SS≤2mg/l,5微米粒径去除率≥96% |
型号说明:
QL |
2000 |
I |
Z |
纤维球过滤器 |
过滤器直径 |
I串联、II并联(单台不标) |
自动(手动、单台不标) |
【单台过滤器技术参数】
型 号 |
处理量
m3/h |
功率 KW |
a过滤进水 反洗出水 |
b过滤进水 反洗出水 |
c排气 |
d溢流 |
地基载荷 t/m2 |
QL-800 |
15 |
4 |
DN50 |
DN50 |
DN32 |
20 |
3.2 |
QL-1000 |
20 |
4 |
DN65 |
DN65 |
DN32 |
20 |
3.0 |
QL-1200 |
30 |
4 |
DN80 |
DN80 |
DN32 |
20 |
3.2 |
QL-1600 |
60 |
7.5 |
DN100 |
DN100 |
DN32 |
20 |
3.8 |
QL-2000 |
90 |
11 |
DN125 |
DN125 |
DN32 |
20 |
4.2 |
QL-2400 |
130 |
18.5 |
DN150 |
DN150 |
DN40 |
20 |
4.4 |
QL-2600 |
160 |
18.5 |
DN150 |
DN150 |
DN40 |
20 |
4.5 |
QL-2800 |
180 |
18.5 |
DN200 |
DN200 |
DN40 |
20 |
4.7 |
QL-3000 |
210 |
18.5 |
DN200 |
DN200 |
DN40 |
20 |
4.9 |
高效纤维束过滤器
概述:
高效纤维束过滤器是一种结构先进、性能优良的过滤设备。它采用先进的技术,成功地解决了纤维滤料在过滤和清洗过程中存在的问题。更好地发挥了纤维滤料的特长,实现了理想的深层过滤效应。高效纤维过滤技术,它成功地解决了粒状滤料存在的各种问题,是石英砂等粒状滤料过滤器的更新换代产品。
高效纤维束过滤器曾荣获国家发明之星奖、首届中国科学技术博览会金奖、第45届布鲁塞尔尤里卡世界发明博览会金奖、国家环保局“实用技术”推广项目,并获得中国、美国、德国、法国、英国、芬兰、意大利、日本等国专利。
高效纤维束过滤器可有效去除水中的悬浮物,并对水中的有机物、胶体、铁、锰等有明显的去除作用,与石英砂等粒状滤料过滤器相比,高效纤维束过滤器具有过滤速度快、精度高、截污容量大、吨水造价低、自耗水量低和占地面积小等优点。可广泛应用于电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业用水和生活用水及其废水的过滤处理。
主要特点如下:
过滤精度高:水中悬浮物的去除率接近100%,经混凝处理的地表水,进水浊度≤20NTU时,出水浊度可控制在零度。
过滤速度快:设计流速为30m/h,为传统过滤器的3-5倍。
截污容量大:一般为5-10Kg/m3,是传统过滤器的2-4倍。
占地面积小:相同出力,占地仅为传统过滤器的1/3-1/2。
自耗水率低:为周期制水量的1%,传统过滤器为周期制水量3%以上。
可调性强:过滤精度、截污容量、过滤阻力等参数可根据需要随意调节。
不需更换滤元:滤元被污染后可方便地进行清洗,恢复过滤性能。
性能规范表:
性能/规格(cm) |
30 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
滤层厚度(mm) |
1300 | |||||||
过滤速度(m/h) |
30 | |||||||
滤水量(m3/h) |
2.1 |
6.0 |
15 |
24 |
53 |
94 |
147 |
210 |
设备净重(Kg) |
200 |
360 |
1005 |
1559 |
2840 |
4889 |
8260 |
11227 |
设备运行重量 |
340 |
720 |
2000 |
2833 |
9110 |
16445 |
28114 |
40250 |
过滤压头损失 |
运行初始入口、出口压差为0.02~0.04MPa失效时入口、出口压差一般≤0.10MPa最大时不得超过0.20MPa | |||||||
滤前水悬浮物(浊度) |
≤20mg/l(≤20FTU) |
≤50mg/l(≤50FTU) | ||||||
滤后水悬浮物(浊度) |
≤1.0mg/l(≤1.0FTU) |
≤5.0mg/l(≤5.0FTU) | ||||||
上向洗强度 |
3~5L/m2.s相应上向洗流速15m/h | |||||||
下向洗强度 |
6~10L/m2.s相应下向洗流速30m/h | |||||||
清洗空气压力 |
0.05MPa,最大不得超过0.10MPa | |||||||
操作压力 |
0.60MPa |
截污容量 |
5~10Kg/m3(滤料) | |||||
清洗操作压力 |
0.05MPa |
清洗空气强度 |
约60L/m2.s | |||||
清洗时间 |
20~60min |
|
| |||||
注:滤前水为经混凝处理的天然水 |
工作原理与结构特点:
高效纤维束过滤器是一种性能先进的压力式纤维束过滤器,它采用了一种新型的束状软填料(纤维)作为过滤器的滤元,其滤料直径可达几十微米甚至几微米,并具有比表面积大,过滤阻力小等优点,解决了粒状滤料的过滤精度受滤料粒径限制等问题。微小的滤料直径,极大地增加了滤料的比表面积和表面自由能,增加了水中杂质颗粒与滤料的接触机会和滤料的吸附能力,从而提高了过滤效率和截污容量。
为充分发挥束装纤维滤料的特长,在过滤器的滤层内设有加压室,通过加压室对纤维的挤压,使滤层沿水流动的方向的截面逐渐缩小,密度逐渐加大,相应滤层空隙直径和空隙逐渐减小,实现了理想的深层过滤。当滤层被污染需要清洗再生时,可将加压室的水排出,处于放松状态,即可用水方便地进行清洗。高效纤维束过滤器结构见附图。
